產品概述：

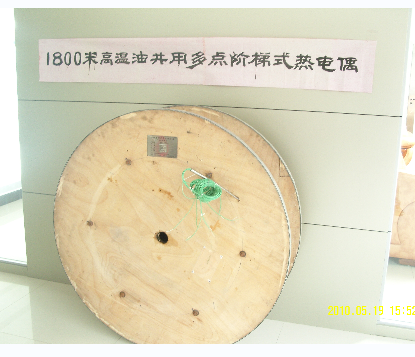

  『油井多點階梯式超長鎧裝熱電偶』是本公司歷經五年開發的產品。是由多支芯線鎧裝熱電偶組合于一支不銹鋼管內，經模具壓實變徑的堅實整體。整機是由外套管.內芯鎧裝熱電偶.接線盒.補償導線組成.多支熱電偶成階梯式分布,全長可達2000米.具有耐壓.可繞.高不滲透.高不燃性.耐輻射.高強度.安全防爆.安裝方便.使用壽命長等優點.是一項從設計到安裝都得到專業技術支持的完整體系.該產品專用于深度油井縱向溫度梯度測量,也可用于氣井.地?zé)嵘罹v向溫度梯度的測量.本產品執行Q/XG18823-2009『油井用多點階梯式超長鎧裝熱電偶』企業標準。

1．外觀質量

   表面應平整.光亮.無折痕.無毛刺.無裂縫.無夾雜物.無肉眼可分辨的劃痕；

2．結構及尺寸（圖3示）

a）測溫點N:N可以根據用戶需要設計,目前市場N取5-7的較多。

b）總長度L:LN+1 (m), LN為最長溫度點熱電偶的長度,可根據用戶需要設計。

c）延長型補償導線：多芯,長度可根據需要設計。

d）外徑D為6∽8mm，允許D±0.1D.

e）各測溫點長度L*可根據用戶需要和油井深度設計,允許為1*±0.5（m）.

f）熱端結構：絕緣型。

g）冷端結構：簡易型。

3．分度號

   K型 （根據需要可以采用其它分度號）

4．測溫范圍：-40∽600℃

5．熱電動勢及允差

   熱電動勢應符合GB/T16839.1熱電偶分度表的要求

   允差應符合GB/T16839.2允差的規定.

Ⅰ級：±（1.5℃或0.4％t）Ⅱ級：±（2.5℃或0.75％t）

6．絕緣電阻

 a)室溫絕緣電阻:不小于1000mΩ/m

 b)高溫絕緣電阻：不小于3mΩ/支

7．外套管完整性

8．材料

a）內芯鎧裝熱電偶應符合GB/T 18404技術要求。

b）外保護管材質為316L,其材質符合相關標準要求。
