鎧裝整體多點熱電偶在一根外護管內組裝多支獨立微細鎧裝絕緣式熱電偶，再將整支產品外護管經拉制等工藝打到用戶要求的外徑而成。鎧裝整體多點熱電偶外徑通常為Ф6-Ф8mm，憑借著技術難度高、制作工藝精良、產品質量可靠、售后服務完善等優勢成為化工（化肥工業合成塔、反應罐）、冶金、石化、燃?xì)庑袠I(yè)替代進口溫度傳感器國產化溫度傳感器。使用鎧裝整體多點熱電偶時用戶需自備外保護管，否則只能測量常壓和非腐蝕性介質。鎧裝整體多點熱電偶不能大幅度彎曲，以防損毀內部鎧偶。鎧裝整體多點熱電偶為慧邦儀表吸收國外先進工藝生產。
鎧裝整體多點熱電偶典型使用
上海慧邦儀表制造有限公司單支多點鎧裝熱電偶在無錫焦化廠苯酐車間1萬噸鄰二甲苯反應器中成功代替國外同類型產品使用，使用的鎧裝整體多點熱電偶外徑為Ф8mm/14個測量點；有些公司使用的鎧裝整體多點熱電偶外徑為Ф4mm/6個測量點和外徑Ф3mm/4個測溫點等。
鎧裝整體多點熱電偶選型表
WRKK□－□□□DDD-□-□/□.../□ | ||
代號 | 熱電偶類型 | 推薦使用溫度 |
WRK | K分度號|鎳鉻-鎳硅 | |
代號 | 結構形式 | |
K | 鎧裝結構形式 | |
代號 | 測量點數量（3-14點） | |
3 | 測量點為3個 | 熱電偶測量點數于外護管直徑有關系,請與廠家溝通 |
4 | 測量點為4個 | |
： | ： | |
： | ： | |
14 | 測量點為14個 | |
代號 | 安裝固定裝置 | 說明 |
1 | 無固定裝置 | |
2 | 固定卡套螺紋 | |
3 | 活動卡套螺紋 | |
4 | 固定卡套法蘭 | |
代號 | 專用接線盒形式 | 說明 |
3 | 專用防水式 | |
4 | 專用隔爆式 | |
代號 | 工作端形式 | 說明 |
3 | 絕緣式 | 推薦采用 |
2 | 接殼式 | |
代號 | 單支多點式 | |
DDD | 單支多點式鎧裝熱電偶 | |
代號 | 熱電偶外護管材質 | 說明 |
0 | 1Cr18Ni9Ti | 常規供貨 |
代號 | 整支產品外徑 | 說 明 |
3 | Ф3mm | 內部的測量點不超過4個 |
4 | Ф4mm | 內部的測量點不超過6個 |
5 | Ф5mm | 內部的測量點不超過10個 |
6 | Ф6mm | 內部的測量點不超過12個 |
8 | Ф8mm | 內部的測量點不超過14個 |
代號 | 產品內部每一支鎧裝熱電偶長度（由短到長排序）mm | |
*** | L1 | 長度最短的一個測量點 |
*** | L2 | ： |
: | : | ： |
: | : | ： |
*** | Ln (n=測量點數） | 長度最長的一個測量點 |
注1：用戶對單支多點鎧裝熱電偶傳感器安裝方式有特殊要求的，需要文字說明。
注2：防爆熱電偶慧邦儀表按dⅡBT4等級供貨；如需dⅡCT1-6等級產品協議供貨。
鎧裝整體多點熱電偶選型舉例
WRNK06-2310TH-5-2-3500/4000/4500/5000/5500/6000
K分度號單支六點式鎧裝熱電偶；固定卡套螺紋M16×1.5安裝，螺紋材質為1Cr18Ni9Ti；專用防水式接線盒；熱電偶外護管材質為1Cr18Ni9Ti，整支產品外徑為Ф5mm；內部熱電偶為絕緣式；第1個測量點（最短）長度3500mm/第2點長4000mm/第3點長4500mm/第4點長5000mm/第5點長5500mm/第6點長6000mm（最長）；Ⅱ級精度。

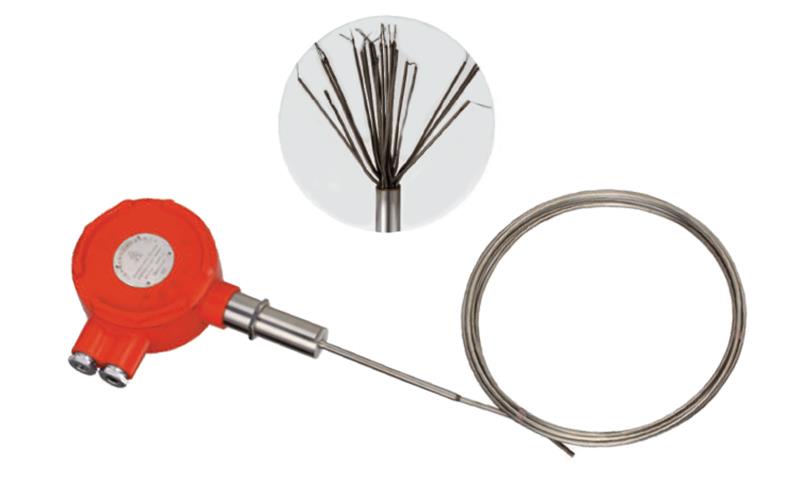

鎧裝整體多點熱電偶實物彩圖
