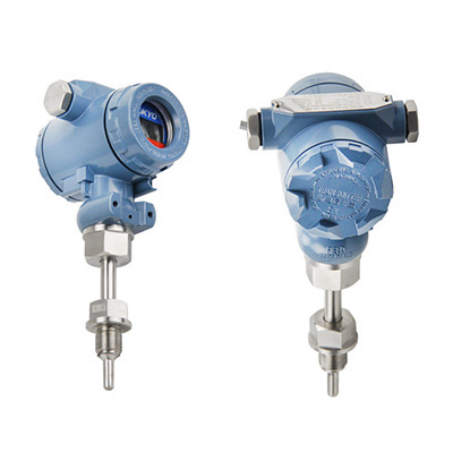

●概述
HB系列一體化溫度變送器是溫度傳感器與變送器的完美結合，以十分簡捷的方式把 -200~+1600 ℃
范圍內的溫度信號轉換為二線制 4~20mA DC 的電信號傳輸給顯示儀、調節器、記錄儀、 DCS
等，實現對溫度的測量和控制。一體化溫度變送器是現代工業現場、科研院所溫度測控的更新?lián)Q代產品，是集散系統、數字總線系統的必備產品。
●特點
超小型（模塊φ44×18 ）一體化，通用性強
二線制 4~20mA DC 輸出。傳輸距離遠，抗干擾能力強。
冷端、溫漂、非線形自動補償。
測量精度高，長期穩定性好。
溫度模塊內部采用環氧樹脂澆注工藝，適應于各種惡劣和危險場所使用。
一體化設計，結構簡單合理，可直接替換普通裝配式熱電偶、熱電阻。
機械保護 IP65 。
采用熱電偶溫變，可免用補償導線，降低成本
液晶、數碼管、指針等多種指示功能方便現場適時監控。
現場環境溫度 >70 ℃ 時，變送器和現場顯示儀表可采用分離（隔離）式安裝
防爆等級： dIIBT4 、 dIIBT5 。
防護等級： IP54
●技術指標
| 類 別 HB模塊式溫變 HB一體化溫變 準 確 度 0.2%F.S 0.5%F.S 輸 入 熱電偶： B 、 S 、 T 、 K 、 J 熱電阻： Pt100 、 Pt10 、 Cu100 、 Cu50 輸 出 二線制 4-20mA DC 使用溫度 -25-85 ℃ （一體化 LCD 表頭時 0-60 ℃ ） 溫度影響 ≤0.05%/ ℃ 濕 度 5-95%RH 現場顯示 無 3 1/2LED 3 1/2LCD 0- 等分刻度 顯示精度 無 數字式： 0.5 級 指針式： 2.0 級 負載能力 < 600 Ω （額定負載 250 Ω ） 外形尺寸 44×18 70 ×100（中繼器） |
●選型方法
型號 |
類別 |
感溫元件 材料 |
現場顯示 |
安裝固定 方式 |
接線盒 形式 |
保護管 |
隔爆標志 |
內芯結構 |
保護管特征 |
說 明HB |
HB |
溫度變送器 | |||||||||
R |
熱電偶 | |||||||||
Z |
熱電阻 | |||||||||
M |
鎳鉻硅-鎳鉻{ N } | |||||||||
N |
鎳鉻-鎳硅 { K } | |||||||||
E |
鎳鉻-銅鎳 { E } | |||||||||
F |
鐵-銅鎳{ J } | |||||||||
C |
銅-銅鎳{ T } | |||||||||
P |
鉑 {Pt100} | |||||||||
C |
銅 {Cu50} | |||||||||
Y |
現場液晶顯示 | |||||||||
1 |
無固定裝置 | |||||||||
2 |
固定螺紋 | |||||||||
3 |
活動法蘭 | |||||||||
4 |
固定法蘭 | |||||||||
5 |
活絡管接頭式 | |||||||||
6 |
固定螺紋錐形式 | |||||||||
7 |
直形管接頭式 | |||||||||
8 |
固定螺紋管接頭式 | |||||||||
9 |
活動螺紋管接頭式 | |||||||||
2 |
防噴式 | |||||||||
3 |
防水式 | |||||||||
4 |
防爆式 | |||||||||
0 |
Ф16 | |||||||||
1 |
Ф12 | |||||||||
2 |
Ф16高鋁質管 | |||||||||
3 |
Ф20高鋁質管 | |||||||||
B |
隔爆 | |||||||||
無 |
普通元件 | |||||||||
K |
鎧裝元件 | |||||||||
F |
防腐型 | |||||||||
N |
耐磨型 | |||||||||
HB |
R |
N |
Y |
2 |
4 |
0 |
B |
K |
F |
典型型號選型 |
