產品簡介
WSS系列雙金屬溫度計是一種測量中低溫度的現場檢測儀表。雙金屬溫度計可以直接測量各種生產過程中的-80℃～+500℃范圍內液體、蒸汽和氣體介質溫度。
主要特點
現場顯示溫度，直觀方便；安全可靠，使用壽命長；多種結構形式，可滿足不同要求。
工作原理
雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出所應的溫度值。
技術參數
執行標準
JB/T8803-1998  GB3836-83
其他參數
標度盤公稱直徑：60，100，150
精度等級：（1.0），1.5
熱響應時間：≤40S
防護等級：IP55
角度調整誤差：角度調整誤差應不超過其量程的1.0%
回差：雙金屬溫度計回差應不大于基本誤差限的值
重復性：雙金屬溫度計重復性極限范圍應不大于基本誤差限值的1/2
測溫范圍

測量范圍℃	適用范圍
	工業、商業	實驗室、小型
-80～+40	√	√
-40～+80	√	√
0～50	√	√
0～100	√	√
0～150	√	√
0～200	√	√
0～300	√	√
0～400	√	√
0～500	√	√

正常工作天氣條件

工作場所	溫度℃	相對濕度%
掩蔽場所	-25～+55	5～100
戶外場所	-40～+85	5～100

測量端形式

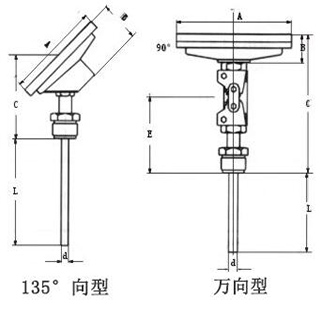

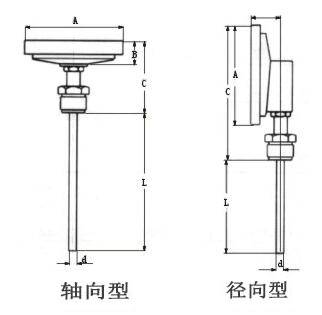

外形及尺寸

形式	A	B	C	E	L	d
軸向型	65	23	73	-	75 100 150 200 300 400 500 750 1000	Φ6 Φ8 Φ10
	105	23	73	-
	155	23	73	-
徑向型	65	50	110	34
	105	50	110	34
	105	50	110	34
135°向型	105	23	85	-
	155	23	85	-
萬向型	105	23	178	120
	155	23	178	120

安裝固定形式
可動外螺紋管接頭

M	H	SW	d
M16×1.5	12	18	Φ6 Φ8 Φ10
M20×1.5	16	22
M27×2	20	30
NPT1/4	15	18
NPT1/2	19	22
NPT3/4	25	30

可動內螺紋管接頭

M	H	SW	d
M16×1.5	12	18	Φ6 Φ8 Φ10
M20×1.5	16	22
M27×2	20	30
NPT1/4	15	18
NPT1/2	19	22
NPT3/4	25	30

固定螺紋管接頭

M	H	SW	d
M16×1.5	12	18	Φ6 Φ8 Φ10
M20×1.5	16	22
M27×2	20	30
NPT1/4	15	18
NPT1/2	19	22
NPT3/4	25	30

卡套螺紋接頭

M	H	SW	d
M12×1.5	15	19	Φ6
M16×1.5	15	22	Φ8
M20×1.5	16	24	Φ10

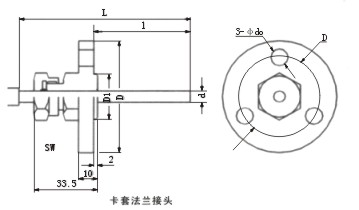

卡套法蘭接頭
DD0D1SWd0dΦ60Φ42Φ24Φ22Φ9Φ8 Φ10

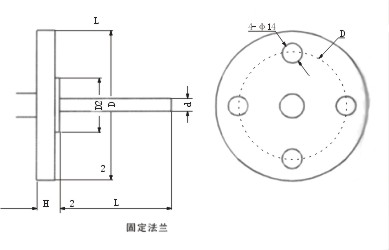

固定法蘭
DD1D2Hd0dΦ105Φ75Φ55Φ16Φ14Φ8 Φ10

備注：可提供ANSI、JB、HG等標準法蘭。
選型編碼
sh- 慧邦儀表公司系列號WSS 雙金屬溫度計表盤公稱直徑-3 Φ60-4 Φ100-5 Φ150表盤形式0 軸向（直型）1 徑向（角型）2 135°向（鈍角型）8 萬向（可調角型）安裝固定形式0 無固定裝置1 可動外螺紋2 可動內螺紋3 固定螺紋4 固定法蘭5 卡套螺紋6 卡套法蘭保護形式- 普通型W 防護型F 防腐型
型號及規格
軸向型雙金屬溫度計
型號測溫范圍精度等級保護管材料規格 安裝固定形式DLWSS-330-80～+40 -40～+80 0～50 0～100 0～150 0～200 0～3001.51Cr18Ni9Ti 304 316 316L 哈氏C-276Φ6075 100 150 200 300 400 500 750 1000無固定裝置WSS-440Φ100WSS-500Φ150WSS-301Φ60可動外螺紋WSS-401Φ100WSS-501Φ150WSS-302Φ60可動內螺紋WSS-402Φ100WSS-502Φ150WSS-303Φ60固定螺紋WSS-403Φ100WSS-503Φ150WSS-304Φ60固定法蘭WSS-404Φ100WSS-504Φ150WSS-305Φ60卡套螺紋WSS-405Φ100WSS-505Φ150WSS-306Φ60WSS-406Φ100卡套法蘭WSS-506Φ150
徑向型雙金屬溫度計
型號測溫范圍精度等級保護管材料規格安裝固定形式DLWSS-310-80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～5001.51Cr18Ni9Ti 304 316 316L 哈氏C-276Φ6075 100 150 200 300 400 500 750 1000無固定裝置WSS-410Φ100WSS-510Φ150WSS-311Φ60可動外螺紋WSS-411Φ100WSS-511Φ150WSS-312Φ60可動內螺紋WSS-412Φ100WSS-512Φ150WSS-313Φ60固定螺紋WSS-413Φ100WSS-513Φ150WSS-314Φ60固定法蘭WSS-414Φ100WSS-514Φ150WSS-315Φ60卡套螺紋WSS-415Φ100WSS-515Φ150WSS-316Φ60WSS-416Φ100卡套法蘭WSS-516Φ150
135°向型雙金屬溫度計
