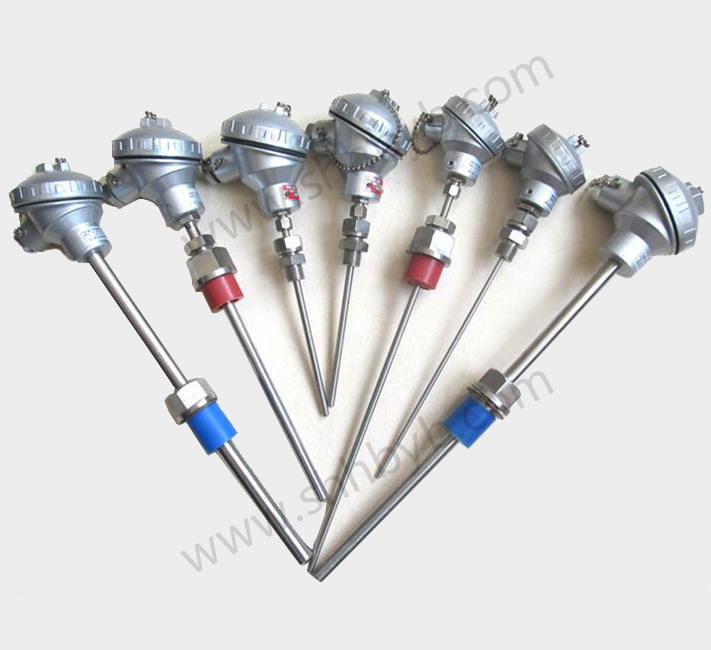

WZ口系列工業熱電阻一般由感溫元件、過渡引線、絕緣管、保護管、接線盒、安裝固定裝置等部分組成，通常與顯示儀表、記錄儀和電子調節器配套使用，它可以對－200~650℃范圍內的液體、蒸氣和氣體介質以及固體表面的溫度進行測量和調控。工業熱電阻具有靈敏度高、穩定性好等特點而廣泛應用。若配耐蝕保護管。還可以在腐蝕性介質中使用。
   本所生產兩大類裝配熱工業溫度計：符合專業標準JB／T8622－1997（等效于國際電工委員會IEC751－83標準）的Pt100、Pt10鉑熱電阻和符合專業標準JB／T8623－1997的Cu50、Cu100銅熱電阻。

■ 主要技術指標● 裝配熱電阻量程規格

注： ︱t︱?yàn)闈穸扔?jì)實測濕度的值；
     A級精度不適合于二級制，溫度計應每年檢定一次。

● 電阻值
分度號  Pt100  A級：   R0＝100±0.06Ω
                          B級：  R0＝100±0.12Ω
分度號  Pt10           R0＝10±0.012Ω
分度號  Cu50           R0＝50±0.05Ω
分度號  Cu100          R0＝100±0.10Ω

● 熱響應時間
熱電阻熱響應時間應符合有關規定或協議規定

● 熱電阻公稱壓力
一般指在常溫下，保護管所能承受外壓（靜壓）而不破裂，試驗壓力一般采用公稱壓力的1.5倍。容許的公稱壓力不僅與保護管的材料、直徑、壁厚有關，還與其結構形式、安裝方法、插入深度以及介質的流速有關。熱電阻公稱壓力應符合有關規定或協議規定。

● 熱電阻的最小插入深度
一般不小于300mm，（特殊產品除外）。

● 絕緣電阻
常溫絕緣電阻的試驗電壓一般取直流50V或100V。環境溫度在15~35℃范圍內，相對濕度不大于80％，常溫絕緣電阻應不小于100MΩ。

● 自然影響
熱電阻允許通過的更大測量電流5mA，由此引起的溫升不大于0.3℃.

■ 型號表示

● 保護管材質
   工業熱電阻保護管類別

● 規格尺寸

● 型號規格
a、無固定裝置式熱電阻

注：括號內作特殊規格定貨。
型號120、121為防濺接線盒，型號130、131為防水接線盒。

b．固定螺紋式電阻
固定螺紋式熱電阻型號規格

注： 括號內作特殊規格定貨。
     型號220、221為防濺接線盒，型號230、231為防水接線盒。
     一般M0＝27×2mm，如選用M0＝G3/4"的固定螺紋應特別注明，即WZP口－220A。

c．活動法蘭式熱電阻
   活動法蘭式熱電阻型號規格

注： 括號內作特殊規格定貨。
型號320、321為防濺接線盒，型號330、331為防水接線盒。

d、固定法蘭式熱電阻

固定法蘭式熱電阻型號規格

固定法蘭型號規格對照表

注： 括號內作特殊規格定貨。
型號420、421為防濺接線盒，型號430、431為防水接線盒。
選用D0＝φ95、D1＝φ70、D2＝φ36、H＝10的固定法蘭盤應特別注明，即WZP口-420A。

e、固定螺紋錐形保護管式鉑電阻
固定螺錐紋錐形保護管式鉑電阻型號規格

注： 括號內作特殊規格定貨。
型號620、621為防濺接線盒，型號630、631為防水接線盒；630、631為采用深盲孔技術加工保護管。
一般M0＝33×2mm，如選用M0＝G1"的固定螺紋錐形保護管應特別注明，即WZP口-62口A。

f、專用熱電阻

269型下徑型號對照表

專用熱電阻型號規格

注： 括號內作特殊規格定貨
WZP口－269直徑d=φ16mm；WZC口－269直徑d=φ12mm。
WZP口口－269、WZP口口－270型的螺栓為四方螺栓。
