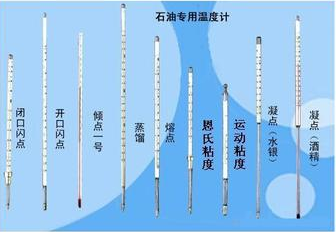

石油化工, 溫度計, 選型, 設計2  溫度------是表示物體冷熱程度的物理參數。
 ?  測量溫度的方法：（從測量體與被測介質接觸與否來分）
 l  接觸式測量（即通過測量體與被測介質的接觸來測量物體的溫度）；

 l  非接觸式測量（即通過接收被測物體發出的輻射熱來判斷溫度）。

 日前工業上常用溫度計及其測溫原理、測溫范圍，使用場合等見下表。
 ?  各測量溫度方法的特點：
 l  接觸式測溫：簡單、可靠、測量精度較高。但由于要達到熱平衡，因而產生了滯后。而且可能與被測介質產生化學反應。不能應用于很高溫度的測量。
 l  非接觸式測溫：其測溫范圍很廣，其測溫上限原則上不受限制；測溫速度比較快，而且可以對運動體進行測量，但一般測溫誤差較大。
 電的測溫儀表精度高，信號又便于傳輸。因此熱電偶和熱電阻在工業生產和科學研究領域得到了廣泛應用。
 2. 熱電偶溫度計
 ?  熱電偶溫度計測溫原理：
 熱電偶的測溫原理：是利用熱電偶的熱電效應來測量溫度的。
 2  熱電效應-----將任意兩種不同的導體A、B組成一個閉合回路(由圖3-l、3-2所示)，只要其連接點l、2溫度不同，在回路中就產生熱電動勢的現象。
   從物理上看，熱電偶回路產生的熱電動勢主要是由接觸電勢組成的。當兩種不同導體A、B接觸時，由于導體兩邊的自由電子密度不同，在交界面上便產生電子的互相擴散。擴散達到平衡時，在A、B兩個導體間的電位差稱為接觸電動勢，其值決定于兩種導體的材料種類和接觸點的溫度。
     回路中的總電勢為： ，可見當 時， ，即存在熱電動勢。且有性質：在熱電偶回路中接入第三種導體時，只要接入第三種導體的兩個接點溫度相等，回路中總電勢值不變。熱電偶的這種性質在使用上有著重要的意義，它使我們可以方便地在熱電偶中接入所需的測量儀表和導線來測量溫度。
      由熱電偶測溫原理可知，測溫關鍵要使冷端溫度恒定或相等（使用補償導線給以解決）。
      為了消除冷端溫度變化（即冷端溫度不為0度時，因為儀表的分度表是在冷端溫度為0度的條件下得到的）對測量精度的影響，可采用冷端溫度補償。
 ?  冷端溫度補償（常用方法）
 l  補償電橋法
電橋在0℃時處于平衡狀態。當冷端溫度升高時，補償電阻器 也隨著增大，可以使得 的大小不隨冷端溫度而變化。
 l  計算校正法（微機測溫常用）
 利用補償導線使熱電偶冷端延伸到了溫度相對恒定的地方，但只要冷端溫度不為0度，則必須對指示值進行校正。
其中 為所測得的熱電勢； 可在測的 后查表得出電勢； 為校正后的熱電勢，經查表可得出實際溫度 。
 舉例：見書[例3-1]
?  工業常用熱電偶外型結構形式：
 l  普通型熱電偶，主要由熱電極、絕緣管、保護套管、接線盒、接線端子組成；
 l  鎧裝熱電偶；
 l  多點式熱電偶；
 此外，還有隔爆熱電偶、表面熱電偶、抽氣熱電偶等，適用于各種特殊場合。
 ?  熱電偶分類
  標準熱電偶：S、B、K三種
 l  非標準熱電偶：
 ?  常用熱電偶選用
 幾種工業常用熱電偶的測溫范圍和使用特點列于表3—3中。（注意適用場合和使用溫度范圍）
 3. 熱電阻溫度計
    ?  測溫原理：是基于金屬導體或半導體的電阻會隨溫度的變化而變化的特性。因此只要測出感溫元件熱電阻的阻值變化，就可測得被測溫度。
 ?  結構組成：一般包括電阻體、絕緣子、保護套管和接線盒等部分。
 ?  特點：測量精度高，在測量500 以下溫度時，它的輸出信號比熱電偶大得多，性能穩定，靈敏度高，可在1K—1000 范圍內測溫。另外熱電阻溫度計的輸出是電信號，便于遠傳，同時又不需要冷端溫度補償。所以在中低溫(—200—650 )測量中得到了廣泛的應用。
 ?  熱電阻分類
 l  鉑電阻：物理、化學性質穩定，測溫精度高。
 l  銅電阻：價格便宜，電阻與溫度呈線性關系。在—50～150 測溫范圍內穩定性好，在測量精度要求不很高、溫度較低的場合廣泛應用。
 l  半導體熱敏電阻：將一些金屬氧化物按一定比例混合、壓制和燒結而成。它的體積小，因此熱慣性小，適用于快速測溫，靈敏度高；但非線性嚴重，互換性差，測溫范圍較窄（-50～300 ）。
 4. 溫度檢測儀表的選用
 ?  溫度檢測儀表的選擇原則
 l  必須滿足生產工藝要求。根據測溫范圍和精度等級確定儀表量程及其精度等級。
 l  必須注意儀表的工作環境。
 還要注意儀表的安裝與正確使用。
5. DDZ-Ⅲ型溫度變送器
 2  變送器-----一種將被測的過程參數(如溫度、壓力等)變換成標準統一信號的儀表。
 ?  DDZ儀表(電動單元組合儀表：DDZ儀表有兩大系列，即DDZ-Ⅱ型（以晶體管分立元件為基礎采用0～10mADC標準統一信號）和DDZ-Ⅲ型（以集成電路為基礎采用4～20mADC或l～5VDC標準統一信號）。
 ?  溫度變送器作用：將溫度或mVDC信號變換成標準統一信號，其輸出給顯示儀表或調節器實現對溫度的顯示或自動控制。
 ?  變送器的量程調整、零點調整和零點遷移的概念
 2  量程調整（滿度調整）-----目的是使變送器的輸出信號的上限值 (Ⅲ型變送器為20mADC)與測量范圍的上限值 相對應，即提高測量精度。量程調整相當于改變變送器的輸入輸出特性的斜率，如圖3—5所示。
2  零點調整和零點遷移-----其目的都是使變送器輸出信號的下限值 。(即標準統一信號下限值)與測量范圍的下限值 相對應。在 ＝0時為零點調整；在 時為零點遷移。正遷移、負遷移。
意義：工程應用中變送器進行零點遷移與量程調整可以提高其靈敏度。（舉例）
 ?  DDZ—Ⅲ型溫度變送器主要特點、優點：
 l  采用了線性集成電路，提高了儀表的可靠性，穩定性及各項技術性能。
 l  采用了線性化電路，使變送器的輸出信號和被測溫度呈線性關系。
 l  采取了安全火花防爆措施，可用于危險場所中的溫度或直流毫伏測量。
 ?  Ⅲ型溫度變送器的種類：
 l  熱電偶溫度變送器：輸入熱電勢毫伏信號
 l  熱電阻溫度變送器：輸入熱電阻信號給輸入回路
 l  直流毫伏溫度變送器：輸入直流毫伏信號
 這三種溫度變送器在線路結構上都由放大單元和量程單元組成。
 ?  DDZ—Ⅲ型溫度變送器結構（見下圖）
 量程單元：作用是實現熱電偶冷端溫度補償、整機調零和調量程。
 放大和輸出單元：作用是將量程單元輸出的直流毫伏信號進行電壓及功率放大，然后整流輸出電流、電壓信號（4～20mADC或l～5VDC標準統一信號）。
?  DDZ—Ⅲ型溫度變送器工作原理
 熱電偶的熱電勢 與調零調量程回路的信號 和非線性反饋回路的信號 進行綜合后，輸入放大單元進行處理，變送器輸出為4～20mADC或l～5VDC標準統一信號。
 Ⅲ型溫度變送器的輸出電流或電壓信號與被測溫度是成線性關系的，即熱電勢 與 成線性關系。
